Создание 3д модели в компасе

Линейные размеры

Линейный размер — самый популярный вид размера. Для его простановки используется либо команда «Авторазмер» или «Линейный размер» с инструментальной панели «Размеры»

Если выбрана команда «Авторазмер», то возможно 2 вида простановки размера. Рассмотрим их на примере.

Нам нужно проставить горизонтальный и вертикальный размер к прямоугольнику. Мы можем указать начальную и конечную точки, между которыми должен быть проставлен размер:

Альтернативный вариант — указать отрезок, длина которого должна быть определена в размере

Вне зависимости от способа (указывались точки или отрезок) следующим действием нужно выполнить клик в месте, где должна быть указана размерная надпись

В последних версиях КОМПАС по умолчанию всегда добавляет к номинальному значению размера допуск.

Если Вам нужно, чтобы осталось только само значение 20, нужно заранее, перед простановкой размеров, произвести настройку по пути: Главное текстовое меню — Настройка — Параметры — Текущий чертеж — Размеры — Допуски и предельные значения — Параметры — убрать галочку «Предельные отклонения и значения»

Все размеры проставленные после этого будут иметь вид:

Как в Компасе сделать прозрачную деталь?

Иногда при разработке трехмерной модели требуется скрытие какой-либо детали, но при этом не убирая ее, или же назначение стекла. В этом случае хорошим решением проблемы может стать назначение прозрачности.

Чтобы в Компасе сделать прозрачную деталь, нужно перейти в свойства модели (рис. 12), после чего в разделе «Отображение» найти пункт «Прозрачность» (рис. 118). Значения можно вписать вручную, так и двигая ползунок, причем минимально допустимо — 0 (непрозрачно), а максимально — 100 (прозрачно).

В этом случае деталь примет сетчатую окраску. Чтобы сделать модель без сетчатого обозначения прозрачности, нужно выбрать «Настройки» — «Система» — «Редактор моделей» — «Управление изображением», поставить прозрачность — «Реалистичная» (рис. 19).

• Рис. 18. Ползунок настройки прозрачности

• Рис. 19. Включение реалистичного отображения

Как сделать в КОМПАС разрез

В данной статье определимся с формированием разреза в Чертеже. Если Вам необходимо разрезать Деталь или Сборку в 3D, то советуем ознакомиться с нашей отдельной статьей.

Формирование разреза зависит в первую очередь от того, получен чертеж с трехмерной модели или мы хотим построить его самостоятельно используя функции построения геометрических примитивов.

Построение разреза в полученном с 3D модели ассоциативном виде

Для автоматического построения разреза используется команда «Линия разреза/сечения», которая расположена на инструментальной панели «Обозначения»

После вызова команды указывается начальная точка линии разреза, а затем конечная точка и в последнюю очередь выбирается направление стрелок взгляда (направление зависит от расположения курсора, для смены направления поводите мышью, а затем зафиксируйте команду кликом левой кнопкой мыши).

Наличие 3D модели позволяет сформировать вид автоматически, поэтому после простановки обозначения, за курсором начинает перемещаться рамка вида, кликом на левую кнопку мыши Вы можете зафиксировать вид в необходимом месте.

Как сделать разрез вида, если 3D модели нет

Разрез вида, который получен не с 3D модели придется выполнять вручную. Максимум, что можно получить — это проставить обозначение разреза и получить пустой вид с необходимым масштабом, который будет подписан и будет содержать ссылку на масштаб вида.

Для построения обозначения разреза используется команда «Линия разреза/сечения», которая расположена на инструментальной панели «Обозначения»

После вызова команды указывается начальная точка линии разреза, а затем конечная точка и в последнюю очередь выбирается направление стрелок взгляда (направление зависит от расположения курсора, для смены направления поводите мышью, а затем зафиксируйте команду кликом левой кнопкой мыши).

В отличие от автоматического построения разреза, в чертеже, который не содержит виды с модели, за курсором будет перемещаться не рамка полученного разреза, а обозначение точки начала вида. Кликнув в любой области чертежа Вы создадите пустой вид в котором и будете выполнять построение разреза. Параметры вида, в первую очередь масштаб, можно настроить на Панели параметров до того, как Вы кликнете на чертеже для указания точки начала вида.

После указания точки начала вида, над этой точкой будет автоматически создан текстовый блок, который содержит ссылку на обозначение разреза.

Изменение обозначения линии разреза, например, при вводе новых обозначений и смены порядка именования обозначений, повлечет изменение текстовой надписи.

Как сделать сложный разрез

Для создания сложного разреза в КОМПАС используется команда «Линия сложного разреза/сечения» , которая расположена на инструментальной панели «Обозначения», в расширенном списке команды «Линия разреза/сечения».

Для вызова команды Вам необходимо вызвать команду «Линия разреза/сечения», а затем на Панели параметров переключиться на команду «Линия сложного разреза/сечения» .

После вызова команды указывается начальная точка линии разреза, а затем точки, где разрез будет менять направление (количество точек может быть произвольное) и в последнюю очередь конечная точка линии сложного разреза. После указания точек, выбирается направление стрелок взгляда (направление зависит от расположения курсора, для смены направления перемещайте мышь, а затем зафиксируйте команду кликом левой кнопкой мыши).

Как сделать местный разрез

Для создания местного разреза в КОМПАС используется команда «Местный разрез» , которая расположена в разделе Вставка главного текстового меню

Для построение местного разреза первоначально необходимо обозначить место разреза замкнутой кривой, например, можно использовать команду «Окружность».

После построения замкнутой кривой вызвать команду «Местный разрез», кликнуть по замкнутой кривой, а затем указать положение секущей плоскости местного разреза на другом ассоциативном виде.

Работа со слоями

Сделаем полный фронтальный разрез на виде спереди. Чтобы не разрушать вид для редактирования, создадим еще один слой, на который перекинем некоторые элементы чертежа и сделаем слой невидимым.

Но для начала поменяем стиль линий со штриховой на основную тех элементов, которые попали в разрез.

Для этого выделяем их с нажатой клавишей Ctrl, щелкаем правой кнопкой мыши, в меню выбираем изменить стиль, жмем на кнопку «Не изменять» и выбираем Основную линию.

Теперь создадим на виде спереди новый слой. Для этого в менеджере документов выбираем вид спереди и жмем кнопку «Создать слой»

Делаем слой невидимым, погасив лампочку.

Следующий шаг – выделяем на чертеже элементы, которые на разрезе не нужны – линии контура детали, невидимые отверстия. Помещаем их в слой 1 – нажимаем правую кнопку мыши и выбираем команду Изменить слой, выбираем слой 1.

Задние стенки контуров тоже помещаем на невидимый слой

Дочерчиваем контур разреза, наносим штриховку

Разрез готов. Теперь вы можете самостоятельно сделать не полный разрез, а соединение части вида и  разреза, без разрушения вида.

Изменим цвет невидимого слоя 1 в менеджере документов, щелкнув по квадратику с цветом. Подключим слой, кликнув по лампочке.

Теперь элементы слоя 1 подсвечены красным.

Осталось показать местным разрезом глубину отверстия на виде слева. Меняем стиль линий на основную, чертим границу разреза кривой Безье, наносим штриховку.

Проставляем размеры, наносим осевые линии.

Скачать модель и чертеж бесплатно можно здесь

Традиционно советую посмотреть видеоурок, он получился объемным, 30 минут. Вместе с построением модели и чертежа. Если хотите посмотреть только работу со слоями, начинайте просмотр с 21 минуты.

Надеюсь, что теперь вы знаете, что такое слои в Компасе и основы работы с ними. Ну а с построением третьего вида по двум данным, вообще не возникнет проблем.

Как убрать размеры

Иногда все размеры нужно убрать или удалить иногда скрыть, чтобы они не отображались, но присутствовали на чертеже, что, например, важно, если у нас проставлены параметрические  размеры, связанные между собой и с геометрией. Рассмотрим оба способа

Как удалить размеры.

Чтобы удалить единичный размер достаточно выделить его и нажать кнопку Delete. Если нужно удалить все размеры то быстрее всего выделить их все, а уже потом удалять.

Нужно перейти по пути Главное текстовое меню — Выделить — По свойствам — Размеры, нажать кнопку «Выделить», а затем нажать с клавиатуры Delete

Как скрыть размеры

Вначале необходимо выделить все размеры, способом, который был описан выше. Затем кликнуть правой кнопкой мыши по выделенным объектам и выбрать «Перенести на слой» (предварительно нужно создать пустой слой, работа со слоями описана в отдельной статье), выбрать созданный слой из списка и нажать «Перенести»

Затем в Дереве чертежа кликнуть по «глазику» который определяет свойство Видимость

Слой с размерами станет невидимым, но размеры будут присутствовать на чертеже и, если они являются управляющими, управлять геометрией.

Как сделать цилиндр в 3д Компасе ?

Самый первый примитив для построения — цилиндр. При его построении научимся создавать эскизы и пользоваться инструментом выдавливания для создания тела.

Создание эскиза цилиндра в Компасе

При создании новой 3д модели в Компасе перед лицом пользователя возникает пустой экран с сеткой координатных осей и базисных плоскостей (рис. 1) с началом в точке с нулевыми координатами. Относительно нуля рекомендуется создавать детали, располагая их так, чтобы какая-либо из базисных осей была осью симметрии

Возьмем во внимание пару фактов:

• Принято, что по оси Z (синяя) закладываются размеры высот, поэтому вдоль нее будет вытянут будущий цилиндр.
• В плоскости XoY (синяя) обычно закладывается базовая кромка разрабатываемой детали. Именно в этой плоскости будет создан эскиз основания цилиндра (окружность).

Чтобы создать эскиз в Компасе нужно выделить плоскость, на которой будет осуществляться черчение, выбрать вкладку «Инструменты эскиза» — «Окружность» (рис. 2), так как основание цилиндра именно эта фигура. После нажатия инструмента построения окружности, экран Компаса специально повернется так, что плоскость для эскиза будет параллельна плоскости экрана. Окружность строится из своего центра, поэтому после нажатия, нужно щелкнуть в точку с нулевыми координатами, инструменты автопривязки Компаса помогут с этим справиться. Затем в левом окне параметров нужно указать диаметр или радиус (рис. 3). Чтобы завершить построение, нужно просто щелкнуть в рабочем поле.

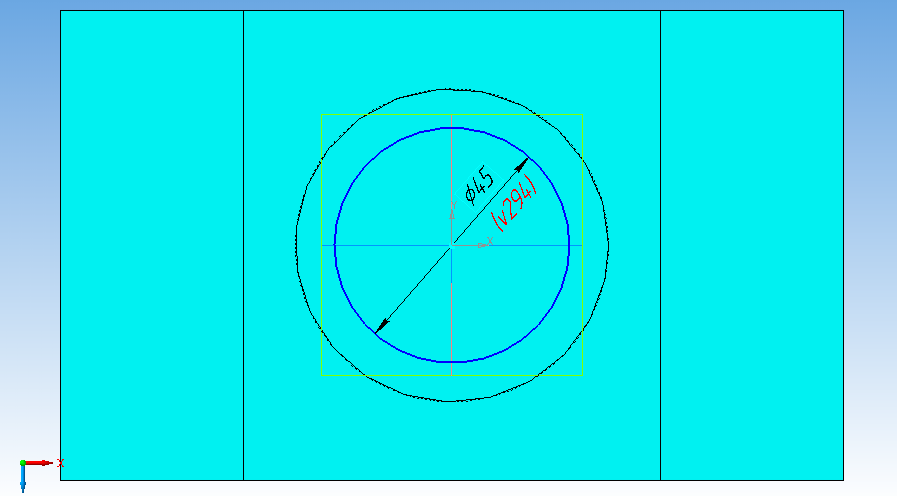

После вышеописанных манипуляций получилась окружность с центром в нулевой координате, лежащей в горизонтальной плоскости XoY (рис. 4). Чтобы выйти из режима эскиза, нужно нажать на зеленую кнопку справа вверху экрана.

• Рис. 1. Экран создания модели в Компасе

• Рис. 2. Инструмент «Окружность»

• Рис. 3. Эскиз окружности

• Рис. 4. Полученная окружность в Компасе

Создание 3d модели

1 На плоскости zx делаем следующий эскиз. Выдавливаем его на 10 мм.

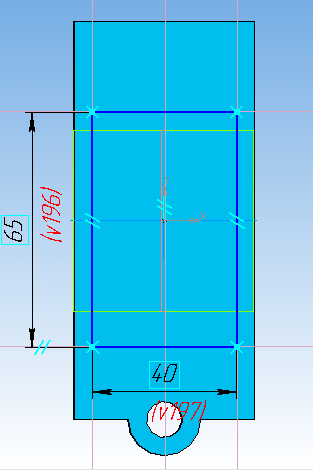

2 На верхней грани основания делаем еще один эскиз. Выдавливаем его на 30 мм.

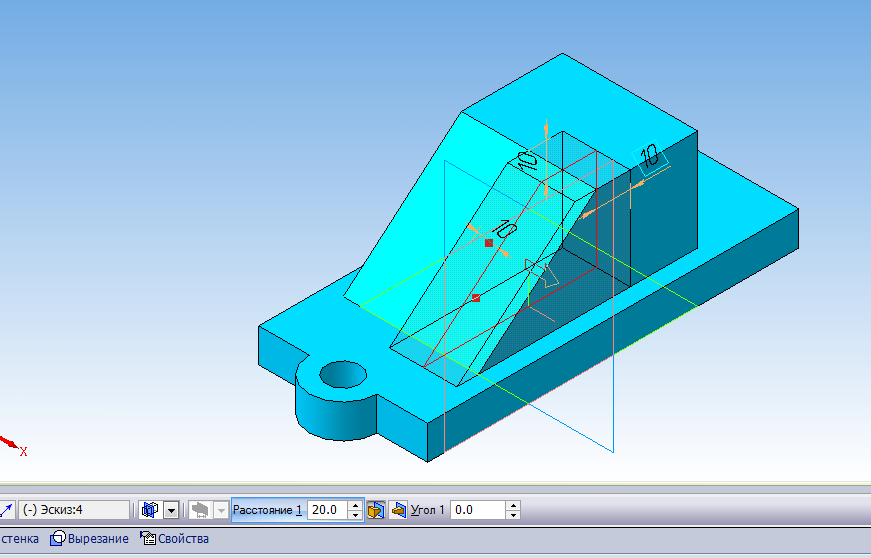

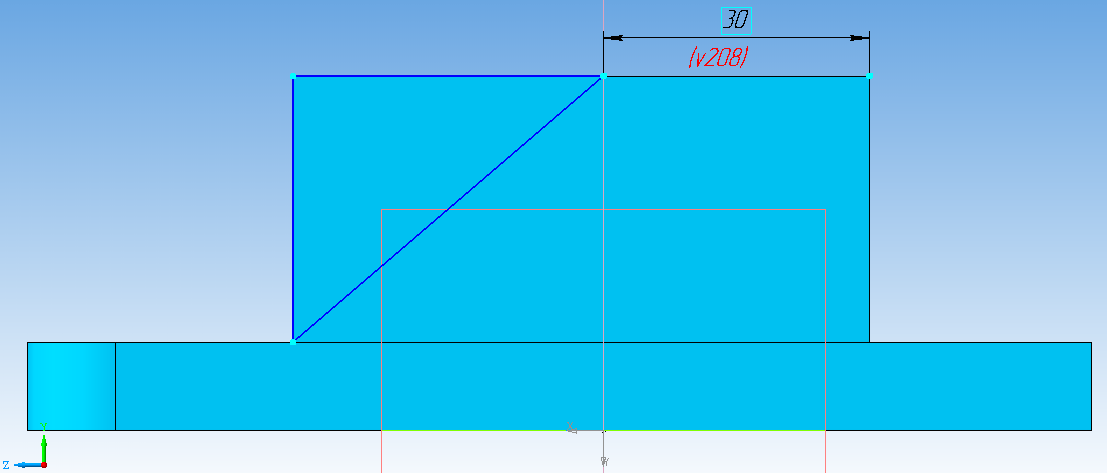

3 На передней грани создаем эскиз для скоса. Вырезаем выдавливанием через все.

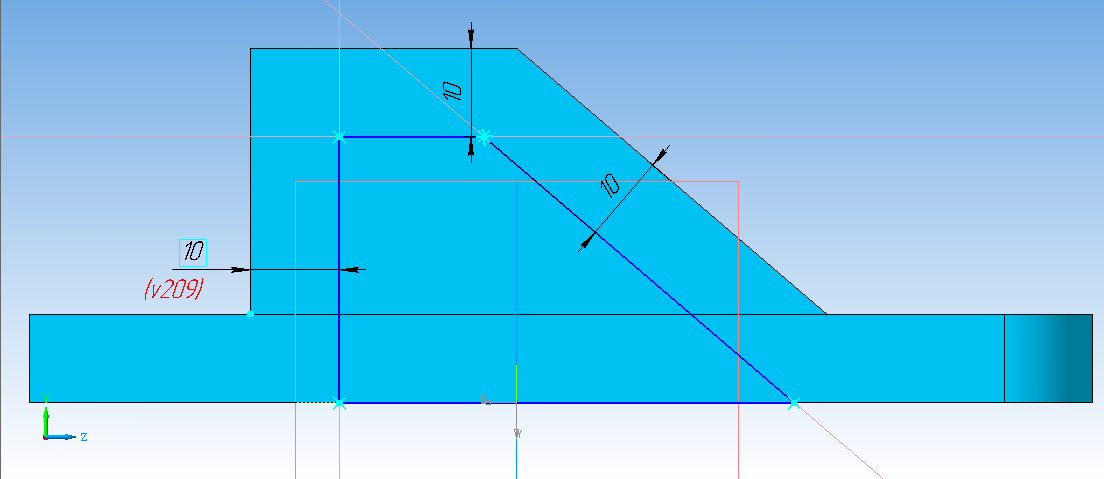

4 Теперь создадим эскиз для вырезания внутренней поверхности детали. Выполнять его будем на плоскости zy.

5 Вырезаем его в средней плоскости на 20 мм.

6 Создаем отверстие диаметром 12 (вместо 14 по чертежу, а то отверстие на контур наезжает). Вырезаем его через все.

7 Создаем эскиз отверстия диаметром 10 мм, вырезаем его через все

Обратите внимание, что эскиз можно строить не по вспомогательным прямым, а воспользовавшись параметрическим режимом, и задать размеры, как показано на рисунке

8 Второе отверстие получаем созданием массива.

9 Делаем скругления на детали.

Сохраняем модель, предварительно задав имя и изменив цвет (пункт 3 статьи).

Создаем модель детали «Вал»

1. Создаем эскиз на плоскости xy.

2. На панели редактирования выбираем команду «Операция вращения» . На панели свойств устанавливаем тип построения «Сфероид»

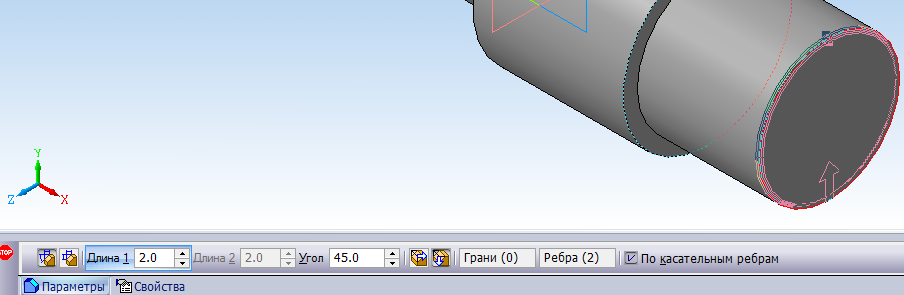

3. Делаем на торцах вала фаски размером 2×45º. Для выделения ребер зажимаем Ctrl и левой кнопкой мыши щелкаем по ним.

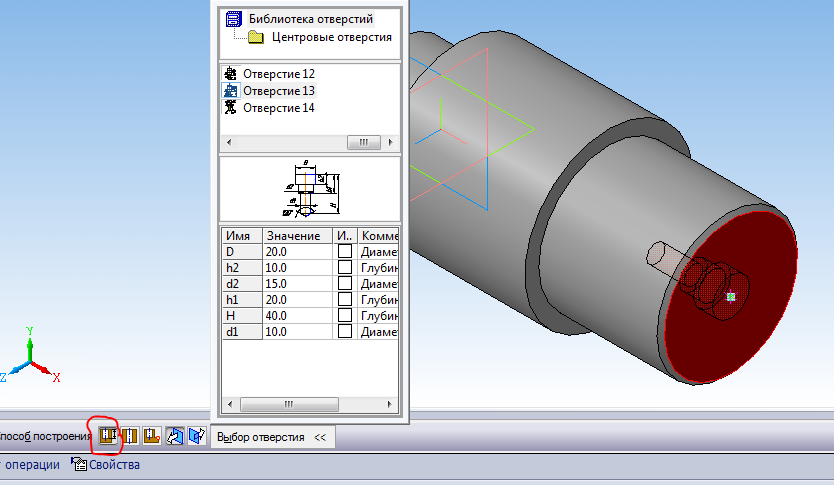

4. Теперь сделаем на торце вала отверстие. Делать его будем при помощи команды «Отверстие» . Нажав на кнопку, перед нами возникает окно с библиотеками отверстий. Выберем отверстие 13. Размеры отверстия можно изменять, щелкнув в соответствующем окне.

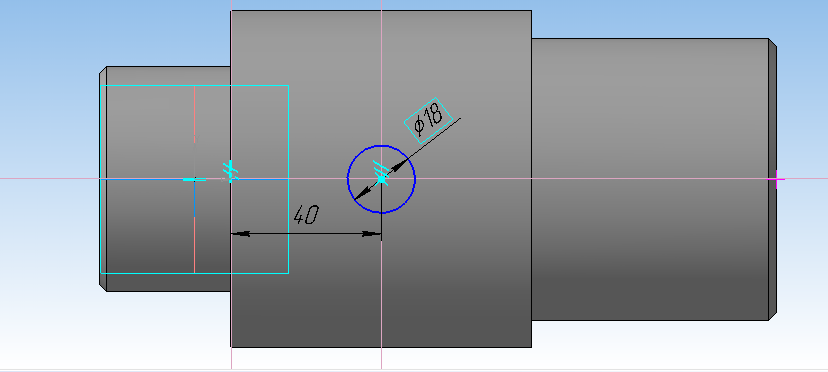

5. На боковой поверхности большого цилиндра необходимо сделать отверстие. Если мы просто выберем эту поверхность, то эскиз мы не сможем создать. Чтобы сделать эскиз на цилиндрической поверхности создадим вспомогательную плоскость.

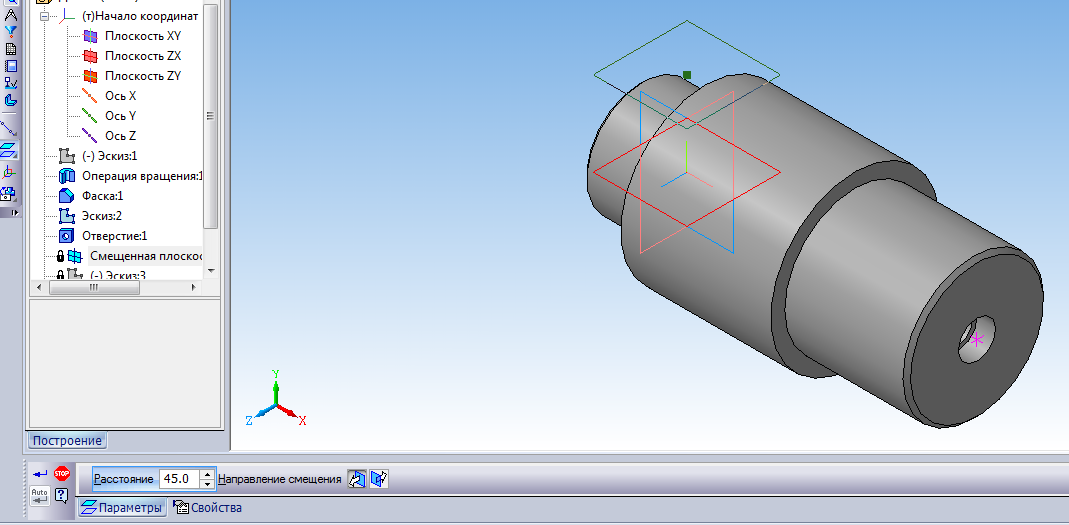

Для построения вспомогательной плоскости выбираем плоскость zx, активизируем панель «Вспомогательная геометрия» , выбираем команду «Смещенная плоскость» и создаем плоскость на расстоянии 45 мм.

6. Выделяем смещенную плоскость, переходим в режим создания эскиза, создаем отверстие диаметром 18 мм, вырезаем его на глубину 20 мм.

Модель детали готова. Осталось сделать ее чертеж и выполнить на нем необходимые местные разрезы.

Построение 3d модели

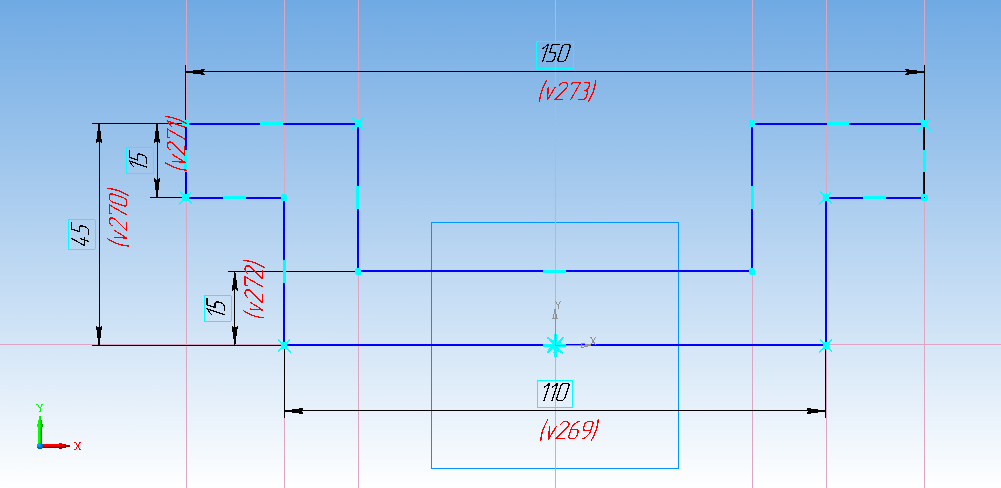

1 На плоскости xy (ор. XYZ) создаем эскиз, как на рисунке

2  Выдавливаем его в средней плоскости на 90 мм

3 Выделяем внутреннюю поверхность и на ней строим эскиз цилиндра. Выдавливаем его на высоту 75 мм.

4 Выделяем верхнее основание цилиндра и строим на нем эскиз для отверстия диаметром 45 мм. Вырезаем его на глубину 40 мм.

5 На дне отверстия создаем окружность диаметром 14 мм. Вырезаем ее на 15 мм.

6 Поворачиваем деталь дном к себе, выделяем нижнее основание и создаем на нем эскиз для отверстия диаметром 40 мм, вырезаем его на 20 мм.

7 Выделяем донышко отверстия 40 мм и на нем создаем эскиз для последнего выреза. Вырезаем его на 15 мм.

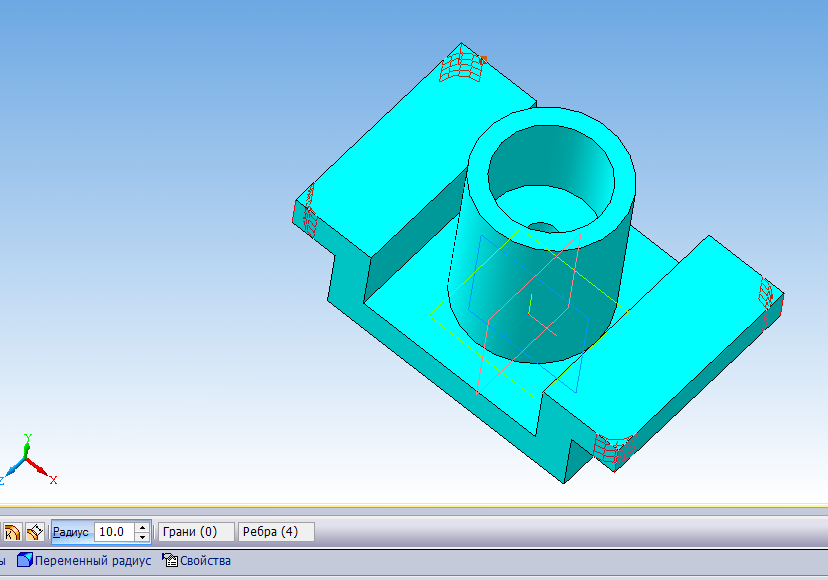

8 Делаем скругления углов детали радиусом 10 мм, предварительно выделяем ребра мышкой с зажатой клавишей Ctrl.

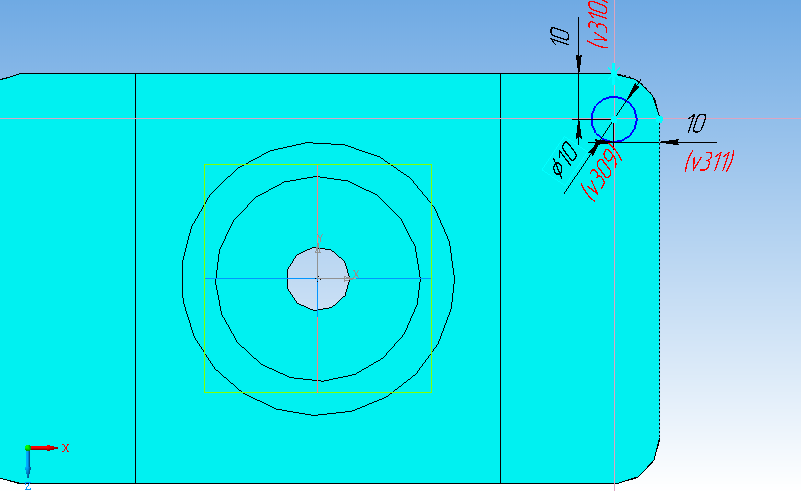

9 Создаем эскиз отверстия диаметром 10 мм, вырезаем его через все.

10 Остальные отверстия получим при помощи команды «Массив по сетке»

Выделяем отверстие, задаем последовательно ось 1 и ось 2 операции, устанавливаем число отверстий. Шаг 1 равен 70 мм, шаг 2 – 130 мм.

11 Создаем на плоскости xy эскиз ребра жесткости, строим ребро.

12 Аналогично поступаем и для второго ребра.

13 Остается сделать ступенчатый вырез на цилиндре. Для этого делаем эскиз в плоскости xy.

14 Вырезаем его в средней плоскости на произвольное расстояние.

15 Меняем цвет, материал и название детали

Разрез на чертеже в компасе

Местный разрез на чертеже в компасе можно делать двумя способами. Рассмотрим оба. Первый способ позволяет разрезать вид, линию разреза выбираем по второму виду.

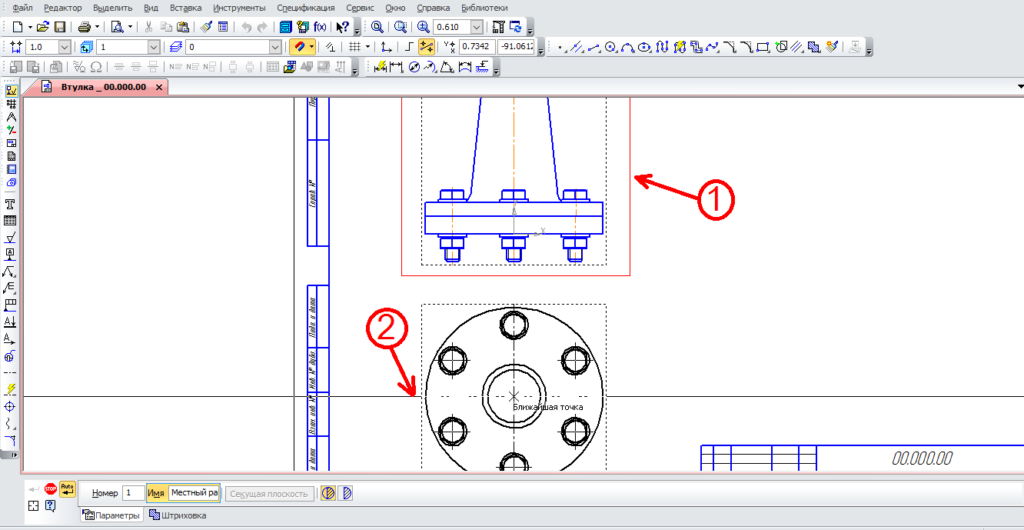

Нам потребуется два вида, на одном из которых строим прямоугольник во вспомогательных линиях. Третьим шагом находим в верхнем меню вставку, щелкаем по ней и выбираем «Местный разрез».

Сначала нужно выбрать контур, сделанный прямоугольником вспомогательной линией, затем на втором виде показать докуда режем. Контур можно создать как прямоугольником, так и отрезками, или же кривой Безье. Редактируем штриховку. О том, как изменить штриховку, рассматривали ранее.

Обычно так разрезают до оси симметрии детали или сборки, но можно сделать вырез на небольшой части вида и на произвольную глубину.

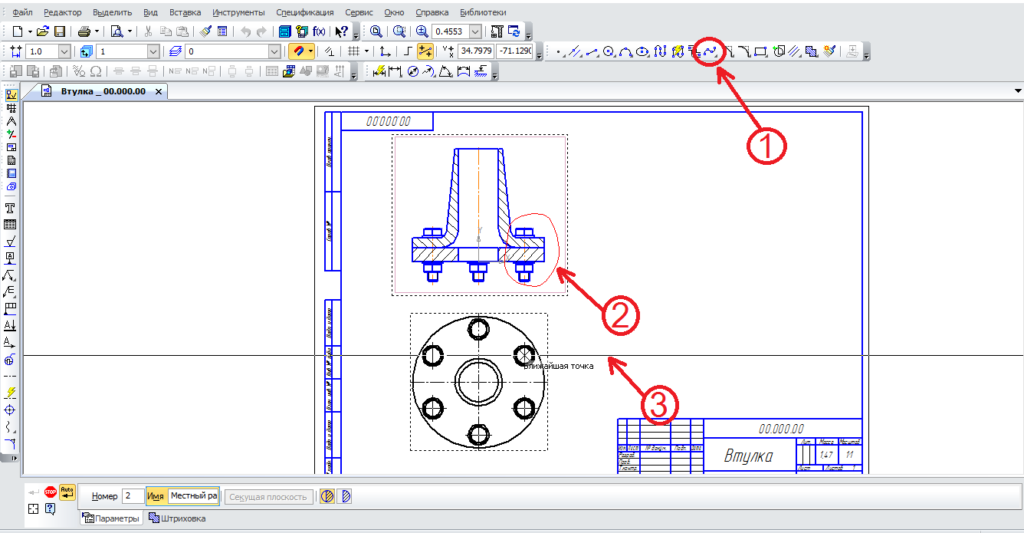

Для примера я выделил область установки болта кривой Безье, выполнил разрез по оси болта.

Компас разрезал болт, гайку и шайбу, которые в сборке не должны быть рассечены. Чтобы исправить это, щелкаем правой кнопкой мыши в любом месте, выбираем дерево чертежа.

Дерево откроется в левой части экрана, в нем находим соответствующий вид, в котором находим нужный разрез. Видим список элементов, при выделении которых, на чертеже подсвечивается зеленым цветом соответствующее изображение. По выделенному элементу щелкаем правой кнопкой мыши, и выбираем, что хотим сделать – скрыть или не разрезать. После выбора перестраиваем чертеж. До перестроения можно выбрать несколько элементов.

Разрез по оси симметрии является стандартным, но есть и нестандартные разрезы, для которых требуется на одном из видов обозначить линию и сам разрез вынести отдельно.

Рассмотрим два случая. В первом случаи будет разрез не по оси симметрии с созданием выносного элемента.

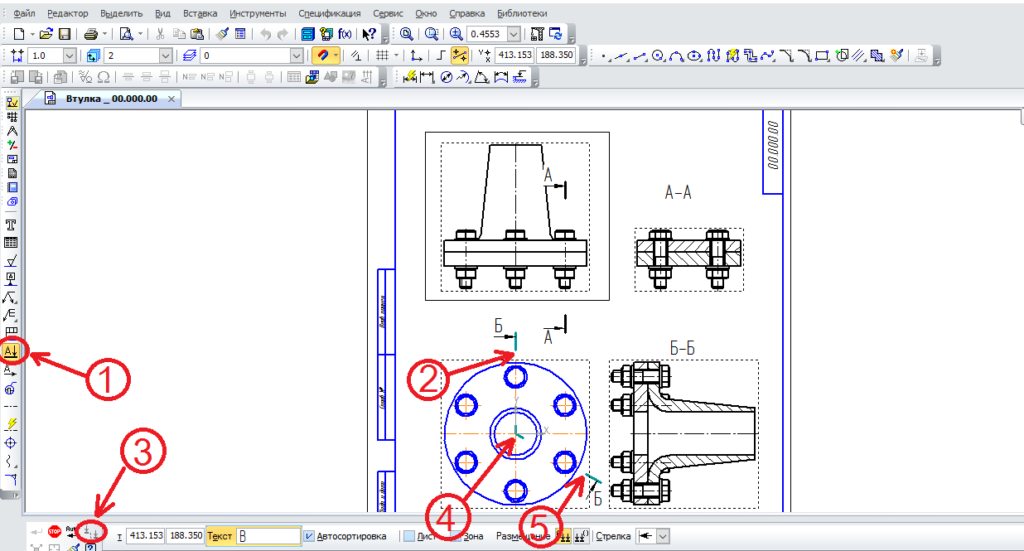

В обозначениях находим линию разреза, потом задаем эту линию по двум точкам (на картинке 2 и 3), следующим шагом выбираем направление взгляда и размещаем вид. В панели есть кнопка «Сложный разрез», ее можно активировать сразу после выбора первой точки. Это второй случай нестандартного разреза.

Чтобы сделать сложный разрез, необходимо выбрать линию разреза, затем выбрать первую точку, после выбора точки, выбираем сложный разрез, активация которого находится в левом нижнем углу, рядом с кнопкой «Auto». После чего выбираем вторую точку (в этом случаи, это центр), затем третью, после чего снова жмем «Сложный разрез» (На картинке цифра 3) выбираем направление взгляда и разрез готов.

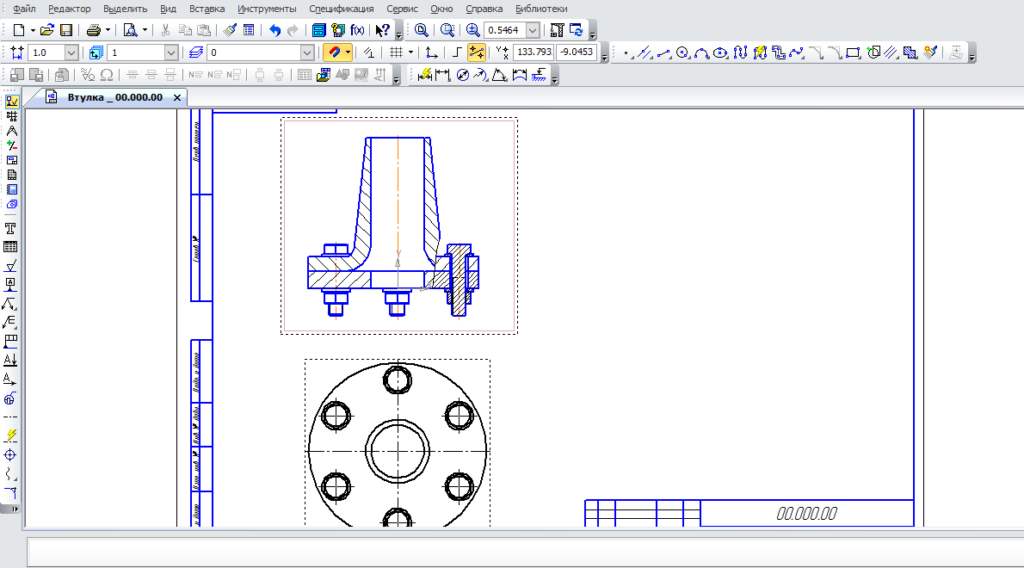

Приводим вид в порядок, меняем штриховку, отменяем разрез стандартных изделий и т.д.

На сегодня все. Вопросы и комментарии оставляйте внизу страницы.

Источник

Как сделать местный разрез в Компасе?

Иногда на виде изделия не целесообразно откидывать полный разрез, это было бы избыточно. Для создания локальных разрезов используется как раз местный вид.

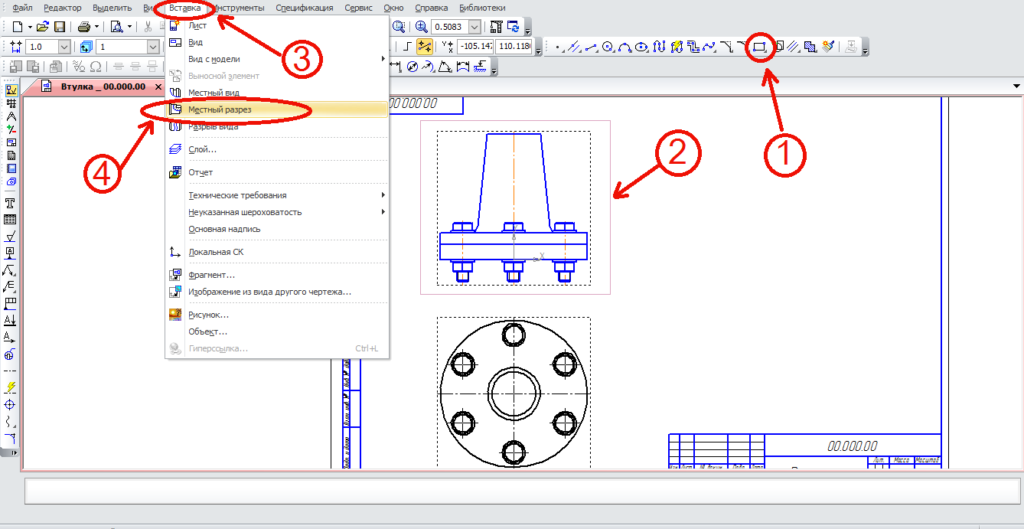

Чтобы сделать местный разрез в Компасе, нужно иметь хотя бы два вида: главный и сверху. Предварительно на одном из видов изделия нарисовать замкнутый контур, например, окружность, которая будет являться границей разреза (рис. 8). Затем активировать кнопку «Местный разрез» (рис. 9), щелкнуть на созданный ранее контур, а после на смежном виде указать уровень среза (рис. 10). После этого исходный под местный разрез вид преобразуется (рис. 11).

• Рис. 8. Созданный контур под местный разрез

• Рис. 9. Кнопка «Местный разрез»

• Рис. 10. Линия местного разреза

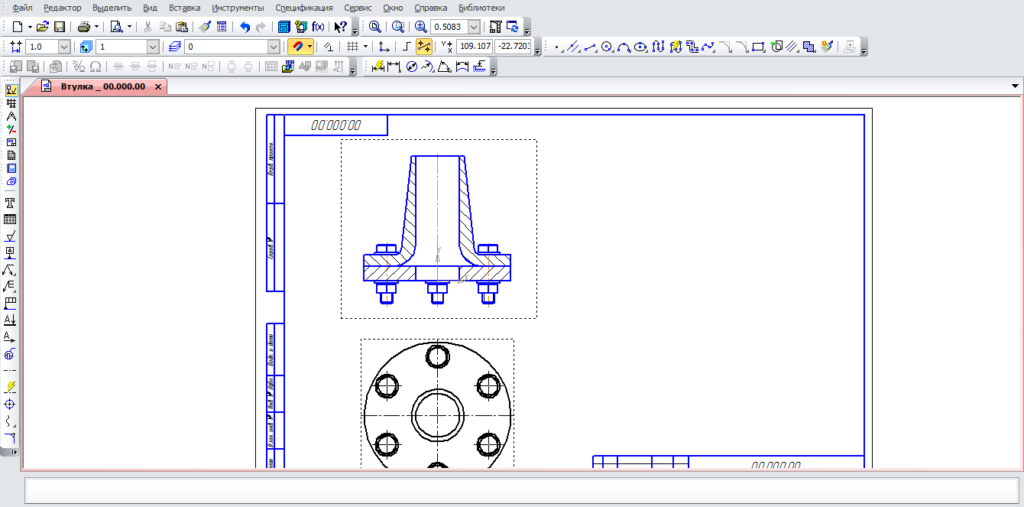

• Вид. 11. Полученный вид с местным разрезом

Как добавить плоскость в Компасе?

В одной из предыдущих статей рассматривались азы создания трехмерной модели в Компасе. Там рассматривались приемы создания эскизов, чтобы получать модель. Так как крайне редко встречаются примитивы, как в примере, поэтому часто приходится использовать введение дополнительных плоскостей, чтобы на них располагать новые эскизы.

Чтобы добавить плоскость в Компасе нужно воспользоваться инструментом «Плоскость» на панели инструментов (рис. 1). Если нажать и удерживать кнопку мыши на этой иконке, то раскроется список доступных опций по созданию дополнительных плоскостей.

Особенности каждого ввода плоскости ясны из их наименования, при нажатии на каждый из них, слева в дереве параметров откроются настройки вставки. Например, при создании плоскости, параллельной верхней грани детали, на расстоянии 100 мм, выбирается инструмент «Смещенная плоскость». В этом же окне интуитивно понятно указаны те данные, которые необходимо отметить на модели для успешного создания новой плоскости (рис. 2). Для наглядности в поле модели отражается контур новой плоскости и основной размер, который для нее задается.

После ввода новой плоскости, она отображается в дереве построения модели (рис. 3). При нажатии на нее правой кнопкой мыши, всегда можно будет выбрать и скорректировать под нее параметры.

• Рис. 1. Инструмент «Плоскость»

• Рис. 2. Параметры вводимой плоскости

• Рис. 3. Введенная плоскость

Настройки размеров

Все настройки размеров можно посмотреть и изменить по пути: Главное текстовое меню — Настройка — Параметры — закладка Текущий чертеж — Размеры. Что конкретно можно изменить:

• выход выносных линий за размерную;
• угол стрелки;
• длину стрелки;
• расстояние от выносной линии до текста;
• расстояние от размерной линии текста;
• выход размерной линии за текст;
• длина засечки;
• угол излома радиального размера;
• длина выносных линий;
• выход размерных линий за выносную;
• длина стрелок и расстояние до полки у отметок уровня;
• вид засечки (основной или тонкой линией), вид стрелки (зачернять, не зачернять);
• тип стрелки (стрелка, заческа, точка и др.);
• параметры размерной надписи (шрифт, высота символов, шаг строк …);
• положение размерной надписи;
• допуски и предельные значения.

Построение разреза в полученном с 3D модели ассоциативном виде

Для автоматического построения разреза используется команда «Линия разреза/сечения»

После вызова команды указывается начальная точка линии разреза, а затем конечная точка и в последнюю очередь выбирается направление стрелок взгляда (направление зависит от расположения курсора, для смены направления поводите мышью, а затем зафиксируйте команду кликом левой кнопкой мыши).

Наличие 3D модели позволяет сформировать вид автоматически, поэтому после простановки обозначения, за курсором начинает перемещаться рамка вида, кликом на левую кнопку мыши Вы можете зафиксировать вид в необходимом месте.

Как сделать сечение в Компасе

11 Сохраняем модель, создаем чертеж, устанавливаем формат А3, ориентация горизонтальная.

Вставляем в чертеж только вид спереди, невидимые линии показываем.

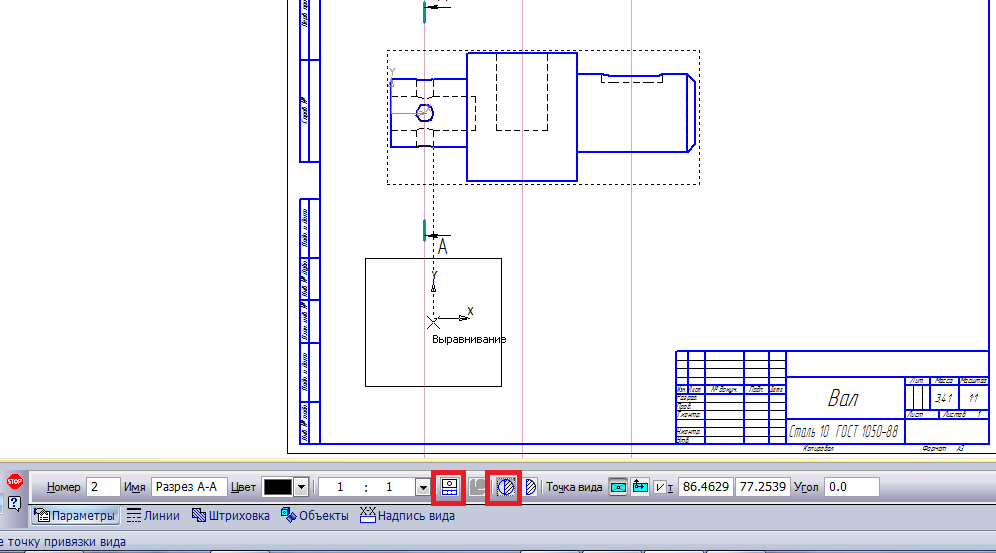

12 Делаем первое сечение на продолжении следа секущей плоскости. Для этого на панели обозначений выбираем кнопку Линия разреза/сечения, указываем начальную и конечную точки сечения. Щелкаем левой кнопкой мышки. На панели свойств отключаем проекционную связь и нажимаем кнопку Разрез. Размещаем разрез точно по линии сечения.

13 Для второго сечения поступаем также, только сечение размещаем на свободном месте чертежа.

Почему два первых сечения заменены разрезами? Потому что в первом случае при выполнении сечения, изображение получается состоящим из отдельных частей, а это по правилам черчения недопустимо.

Во втором случае, если секущая плоскость совпала с осью отверстия, поэтому по правилам контур отверстия показывается полностью, хотя он и находится за секущей. Однако, это правило не распространяется  на сечение шпоночного паза – контур его остается незамкнутым.

14 Выполняем последнее сечение в Компасе. Располагаем его на месте вида слева, в проекционной связи главным видом. На панели свойств нажимаем кнопку Сечение.

15 Отредактируем первое сечение. Разрушаем разрез А-А и удаляем буквенное обозначение линии сечения, проводим осевую линию – след секущей плоскости.

16 Проставляем размеры и осевые линии. Сечения в Компасе готовы.

Скачать чертеж и модель бесплатно можно здесь.

Если что-то осталось непонятно, посмотрите видеоурок.Сечение в Компасе выполнить совсем нетрудно, главное знать правила выполнения сечений и следовать им.

The following two tabs change content below.

Рада приветствовать Вас в своем блоге! Я создала его с целью помочь всем желающим освоить программу Компас 3d. Мы пройдем весь путь от азов черчения до создания серьезных сборок. Присоединяйтесь!

Latest posts by Анна Веселова

• Урок 15 Отвод угловой — 07.03.2019
• Урок 14. Немного об ориентации моделей в Компасе — 07.03.2019
• Урок 13 Видео для новичков в Компас 3D! Основы построения моделей в САПР Компас — 07.03.2019

Начало работы

Рассмотрим простейший пример анимации — перемещение шайбы вдоль оси болта. Перед тем как приступить к созданию сценария анимации, необходимо создать сопряжения данных элементов, а также построить траекторию перемещения шайбы.

Для начала вставляем в сборку в начало координат элемент «Болт М8×1­6gx35 ГОСТ 7798­70», чтобы он сразу зафиксировался. Далее вставляем в сборку элемент «Шайба C.8.37 ГОСТ 11371­78» и настраиваем связи. Два элемента должны быть соосны. Можно также связать эти детали совпадением соответствующих плоскостей, чтобы шайба не вращалась относительно оси болта. Лишим шайбу всех степеней свободы, создав сопряжение На расстоянии от шляпки болта равное 40 мм. В контексте сборки построим эскиз с отрезком, который начинается от проекции одной из граней шайбы длиной заведомо больше, чем расстояние сопряжения На расстоянии (рис. 4). Это делается для того, чтобы в дальнейшем продемонстрировать, как работает функция соударения компонентов.

Для данного сценария сделаем всего один шаг — Шаг 1. Создавать его из меню Шаги нет необходимости, потому что при старте диалогового окна библиотеки анимации Шаг 1 присутствует в контексте сценария по умолчанию (рис. 2).

Рис. 4. Создание эскиза отрезка траектории в контексте сборки и настройка сопряжений

Следующий этап — добавление компонента, который будет подвергаться перемещению. В меню Компоненты и переменные выбираем пункт Добавить компоненты -> В дереве сборки. Выбираем в дереве построения шайбу (элемент в окне сборки подсвечивается красным цветом) и нажимаем Ok в появившемся окошке (рис. 5). Также элемент можно выбрать в окне модели, нажав, к примеру, на любую из его граней. Шайба появляется в дереве анимации в соответствующем шаге (рис. 6).

Рис. 5. Добавление компонента в сценарий анимации

Рис. 6. Дерево анимации с выделенным в нем компонентом

Чтобы построить траекторию, необходимо выделить в дереве анимации шайбу (см. рис. 6) (в окне сборки она подсветится желтоватым цветом) и войти в меню Параметры. Выбираем пункт Добавить траекторию -> В дереве сборки и указываем в окне сборки левой клавишей мыши отрезок. В появившемся диалогом окне настраиваем направление (прямое или обратное), скорость перемещения или время, за которое шайба должна пройти данный путь (рис. 7).

Рис. 7. Диалоговое окно параметров перемещения компонента

В дереве анимации в раскрывающемся списке Шаг 1 -> Шайба C.8.37 ГОСТ 11371­78 появляется пиктограмма траектории, одновременно с этим в дереве построения сборки появляется 3D­сплайн. При создании сценария анимации сопряжения элементов, участвующие в визуализации и перемещении в пространстве, следует исключить из дерева построения. Это можно сделать не выходя из диалога сценария анимации (рис. 8).

Рис. 8. Дерево сценария анимации и отключение сопряжений в дереве построения сборки

Как уже упоминалось ранее, в этом примере можно описать функцию соударения компонентов при движении. Для этого в меню Соударения выбираем пункт Выбрать компоненты и в дереве построения или окне сборки указываем шайбу и болт (рис. 9). В меню Анимация -> Настройки необходимо включить опцию Останавливать при соударении. После запуска анимации, как только шайба коснется шляпки болта, сборка выделяется красным цветом и анимация останавливается, что указывает на соударение компонентов (рис. 10). Это частный случай, когда специально было сделано преднамеренное превышение пути перемещения. В реальности такая функция носит более значимый характер — она служит для выявления коллизий при взаимном движении узлов и деталей в механизмах машин.

Рис. 9. Дерево анимации с добавлением функции соударения компонентов

Как сделать разрез в Компасе на чертеже автоматически?

Если чертеж изготавливается на основе трехмерной модели, то тогда будет иметь место полное отображение всех свойств и параметров модели на чертеже на основе полной зависимости, иначе говоря, он будет ассоциативным. В таком случае, Компас сможет самостоятельно и автоматически осуществлять построение разрезов и отрисовку видов.

Для того, чтобы сделать разрез в Компасе на чертеже автоматически, нужно иметь ассоциативный вид изделия на чертеже, сделать его активным. Выбрать на панели инструментов «Линия разреза/сечения» (рис. 1), потом на виде последовательно указать две точки, сформировав прямую, вдоль которой будет происходить отсекание детали (рис. 2). После щелчка мыши, который закрепит прямую разреза, Компас предложит выбрать направление разреза, для этого достаточно просто заводить курсор мыши по одну из двух сторон от линии. Следующий щелчок мыши позволит разместить контур будущего разреза на листе там, где необходимо. Всё, автоматический разрез детали в Компасе готов.

• Рис. 1. Кнопка «Линия разреза/сечения»

• Рис. 2. Поставленная линия разреза и выбор его направления

От: admin

Эта тема закрыта для публикации ответов.

Похожие записи:

Программы для настройки спутниковых антенн: обзор лучших Следственный комитет россии уголовное расследование президент главного управления безопасности дорожного движения россии, россия, россия, следственный комитет россии png Гладкоствольные калибры О государственных наградах украины Дубинки для самообороны: использование и применение как оружия, разновидности Как пить текилу: популярные способы, закуска, лучшие коктейли
