Планки Вивера, планки Пикатинни — в чём разница?


Планки Пикатинни на Magpul Masada

Когда вы просматриваете «Gunsight», или другой аналогичный справочник, то так или иначе сталкиваетесь с терминами «планка Пикатинни» и «рельса Вивера». Эта терминология всегда будет встречаться в каталогах оборудования для огнестрельного оружия или ЭПО. Дело в том, что без неё крайне сложно описать совместимость того или иного устройства. Так что же такое «планка Пикатинни», и чем она отличается от «рельсы Вивера»?


Планки STANAG 2324 на mini-Beryl WZ.96

HK416, оснащенный рельсами стандарта MIL-STD-1913

Планка Пикатинни (от англ. Picatinny rail) это рельса-кронштейн, используемый на различных видах стрелкового вооружения для обеспечения унификации креплений прицелов (оптических, коллиматорных) и различных аксессуаров, в том числе тактических фонарей, лазерных целеуказателей, сошек и другого навесного оборудования. Стандарт разработан и впервые опубликован и известен под названием MIL-STD-1913. В странах НАТО стандарт распространен также под обозначением STANAG 2324.


Чертёж крепления (размеры указаны в миллиметрах)

В поперечном сечении планка напоминает широкую букву «Т». Приспособления устанавливаются на планку, при этом есть возможность их передвижения по рельсе вперёд-назад или жёсткой фиксации посредством болтов или рычагов («быстросъемный» тип крепления).

Во избежание деформации крепления при термическом расширении и охлаждении ствола в планке проделаны поперечные прорези через равные промежутки. Размеры прорезей стандартизированы, и большое количество принадлежностей использует прорези для фиксации от перемещений.


Чертёж крепления, вид сбоку

Размер прорези у планки Пикатинни — 0.206″ (5.23 мм). Интервал между (3,00 мм).

Единственное различие между Планкой Пикатинни и Планкой Вивера — размер прорезей, хотя многие из установленных при помощи Планки Вивера принадлежностей могут использоваться и на любом типе Планки Пикатинни. Планка Вивера имеет ширину прорези 0.180″, но они не всегда располагаются на равном расстоянии друг от друга. У Планки Пикатинни ширина прорези 0.206″ (5.23 мм) и расстояние между ними 0.394″ (10.01 мм). Из-за этого, устройства, устанавливаемые на планку Вивера, будут легко устанавливаться и на Планку Пикатинни, но устройства установленные на Планку Пикатинни не всегда можно смонтировать на Планку Вивера.


Classic Army M15A4 RIS

В завершении хочется обратить ваше внимание, что на практике, когда речь заходит о страйкболе с его отдельным миром пневматических реплик, общепринятые стандарты не всегда выдерживаются нашими азиатскими друзьями. Это относится как к креплениям, так и к самим рельсам

Одним из примеров может послужить AEG M15A4 R.I.S. от «Classic Army» — четыре рельсы на его R.I.S. не редко отличаются (причем очень даже существенно — последний раз наш клиент жаловался, что левая рельса на его приводе была 20, верхняя 21, правая 18 и нижняя 19 мм соответственно) друг от друга по ширине!

Редакция каталога Gunsight

Допускается полная или частичная перепечатка материалов статьи, при условии сохранения авторства и ссылки на наш ресурс.

Быстросъёмность оптического прицела

Такая характеристика оптического прицела, как быстросъёмность, позволяет в минимальный временной промежуток произвести процедуру замены прицельного приспособления. Данная необходимость возникает при быстрой смене способа охоты. Разрешение этого вопроса может осуществляться посредством монтажа моноблочного кронштейна или при использовании быстросъёмных колец.

Быстросъёмные кронштейны могут устанавливаться даже на ласточкин хвост или планку Вивера. Если же говорить о креплениях оптического прицела, которые не являются быстросъёмными, то они могут быть представлены в виде моноблочной конструкции. Такие кронштейны рекомендуется использовать только в том случае, если не требуется высокая скорость демонтажа прицельного приспособления.

Моноблочный кронштейн имеет определённые конструктивные особенности. Передние и задние части изделия соединены между собой посредством использования специальной металлической площадки. Именно такая вариация кронштейна отличается максимальной прочностью и надёжностью.

Быстросъёмные кронштейны можно монтировать без существенных последствий для точности стрельбы. Методы снятия таких креплений существенно разнятся. Особого внимания заслуживают специальные поворотные системы. Они максимально просты и очень надёжны в использовании. Ещё одним существенным преимуществом этого кронштейна является высокая скорость демонтажа и обратной установки изделия.

Что такое планка Пикатинни

Прицельная планка Пикатинни с дюймовыми габаритами была разработана американскими военными, работавшими в государственном арсенале Picatinny на территории штата Нью-Джерси. Концепция была представлена зимой 1995 г., стандарт получил кодовое обозначение MIL-STD-1913 (AR).

Принятый в 2009 г. для армейских частей НАТО стандарт STANAG 4694 отличается от классического формата Пикатинни применением метрических размеров. Для удержания навесного оснащения используются наклонные кромки и верхняя плоскость направляющей. Позднее появился модернизированный стандарт STANAG 4740, предусматривающий подключение электрических цепей питания навески через крепежный кронштейн.

Конструкция и чертежи

Особенности крепежа Picatinny Rail:

  • поперечный профиль соответствует литере Т с увеличенной шириной;
  • прицел или фонарь перемещается по направляющей и фиксируется винтом или рычажным механизмом;
  • предусмотрены поперечные прорези, компенсирующие температурные деформации и нагрузки, возникающие при стрельбе;
  • размер прорези и шаг насечки составляют 0,206 и 0,394″ соответственно (в метрической системе 5,2 и 10 мм).

Направляющие Пикатинни принято разделять по длине хода затворной рамы (короткие Short Action и удлиненные Long Action). Наращивание хода затвора связано с размером патрона: длинные кронштейны используются на оружии калибром более 9 мм. Стандартное изделие рассчитано на людей с более развитой правой рукой, существуют специальные модели для левшей (Left hand). Стандартный угол наклона боковой кромки составляет 45°, встречаются кронштейны прямоугольной конфигурации (zero cant) или скошенные под углом 10°, 20°, 30° или 40°.

Планка Пикатини и рельса Вивера

Любой интересующийся огнестрельным оружием человек или просто любопытный читатель журналов и книг на оружейную тему постоянно сталкивается с терминами «планка Пикатини» и «Вивера». И одно, и другое — это вспомогательные устройства для оснащения дополнительным оборудованием, без которого немыслимо современное стрелковое оружие. Эта статья призвана дать популярное определение тому, что такое планка Пикатини, и в чем ее отличие от рельсы Вивера, а также описать особенности обоих и их обозначения по классификации НАТО.

Планка Пикатини

Название происходит от английского Picatinny rail. Конструктивно устройство представляет собой рельсу-кронштейн, напоминающую в поперечном сечении букву «Т». Используется на различном стрелковом оружии как универсальное крепление оптических, коллиматорных прицелов и других вспомогательных устройств, в том числе опорных сошек, тактических ручек, лазерных целеуказателей, осветительных приборов и другого оборудования.

Общий стандарт был разработан военной научно-исследовательской и производственной организацией США «Пикатинни Арсенал». Этот стандарт известен в Америке под обозначением MIL-STD-1913. Для НАТО он имеет другое обозначение, а именно: STANAG-2324. Планка Пикатини позволяет не только жестко закрепить дополнительное устройство на оружии, но и перемещать его вперед-назад, точно настраивая под каждого отдельного стрелка. Непосредственно крепление к планке осуществляется при помощи болтов и рычагов, что позволяет быстро менять конфигурацию оборудования, приспосабливая оружие под конкретную задачу. Для исключения деформации под влиянием перепадов температур, возникающих при нагреве и остывании ствола, планка Пикатини имеет поперечные прорези, проделанные с постоянным шагом. Их размеры и шаг установлены общим стандартом (прорезь – 5.23 мм, шаг – 10,01 мм, глубина – 3 мм). Кроме функции охлаждения, прорези исполняют роль фиксаторов положения для многих вспомогательных устройств.

Рельса Вивера

Планка Пикатини отличается от Вивера лишь размерами прорезей. Фактически рельса Вивера – это та же конструкция, но не отвечающая стандарту MIL-STD-1913. Как результат, большинство вспомогательных устройств, которые устанавливаются на планки Пикатини, могут быть установлены и на рельсу Вивера. Ширина прорезей Вивера составляет 0.180″, но, в отличие от планок Пикатинни, прорези Вивера не обязательно располагаются с одинаковым шагом друг от друга, поэтому не все вспомогательные устройства, предназначенные для установки на рельсу, подойдут к планке Пикатини.

Совет страйкболистам

В заключение обращаем внимание страйкболистов на то, что в случае со всевозможными копиями стрелкового оружия, выпускаемыми Китайской Народной Республикой, указанные в статье стандарты не выдерживаются, и часто ширина планок и прорези в них имеют произвольные размеры. Причем это относится не только к планкам Пикатини, но и к креплениям устройств

Поэтому, покупая такую реплику, следует сразу подбирать сопрягаемое с ней устройство, в противном случае найти подходящую деталь позже может быть весьма затруднительно.

Что такое планка Пикатинни

Прицельная планка Пикатинни с дюймовыми габаритами была разработана американскими военными, работавшими в государственном арсенале Picatinny на территории штата Нью-Джерси. Концепция была представлена зимой 1995 г., стандарт получил кодовое обозначение MIL-STD-1913 (AR).

Крепление было принято для стран-участниц блока НАТО в рамках унификации стрелкового вооружения. Допускается установка планки на пистолеты, штурмовые винтовки или системы ведения автоматического огня.

Принятый в 2009 г. для армейских частей НАТО стандарт STANAG 4694 отличается от классического формата Пикатинни применением метрических размеров. Для удержания навесного оснащения используются наклонные кромки и верхняя плоскость направляющей. Позднее появился модернизированный стандарт STANAG 4740, предусматривающий подключение электрических цепей питания навески через крепежный кронштейн.

Конструкция и чертежи

Особенности крепежа Picatinny Rail:

  • поперечный профиль соответствует литере Т с увеличенной шириной;
  • прицел или фонарь перемещается по направляющей и фиксируется винтом или рычажным механизмом;
  • предусмотрены поперечные прорези, компенсирующие температурные деформации и нагрузки, возникающие при стрельбе;
  • размер прорези и шаг насечки составляют 0,206 и 0,394″ соответственно (в метрической системе 5,2 и 10 мм).

Направляющие Пикатинни принято разделять по длине хода затворной рамы (короткие Short Action и удлиненные Long Action). Наращивание хода затвора связано с размером патрона: длинные кронштейны используются на оружии калибром более 9 мм. Стандартное изделие рассчитано на людей с более развитой правой рукой, существуют специальные модели для левшей (Left hand). Стандартный угол наклона боковой кромки составляет 45°, встречаются кронштейны прямоугольной конфигурации (zero cant) или скошенные под углом 10°, 20°, 30° или 40°.

Базовый вариант направляющей не имеет наклона по длине, но для дальнобойных снайперских винтовок применяются элементы со скосом, позволяющим настроить прицел на максимальную дистанцию боя. Для расчета положения прицела на кронштейне используется баллистический калькулятор, учитывающий тип патронов, климатические условия и особенности конструкции оружия.

Вивера и ее отличия

Система фиксации Weaver Rail (или Вивера) рассчитана на установку прицельных приспособлений, фонарей или лазерных указателей цели. При установке планки под стволом допускается крепление гранатомета. Стандарт назван по имени разработчика Вильяма Вивера. Отличием от устройства Пикатинни является измененный размер и шаг пазов, расположенных на направляющей. Впадина имеет ширину 0,18″ (соответствует 4,57 мм), допускается расположение элементов на разном расстоянии. Жестких требований на поперечный профиль не существует.

Материалы

От качества материалов, используемых для изготовления кронштейна, напрямую зависит прочность крепления и другие эксплуатационные характеристики. Для изготовления данного атрибута чаще всего используется сталь и алюминиевые сплавы, представленные в виде силумина и дюралюминия. Несколько реже прибегают к применению титанового сплава.

Особой надёжностью отличается стальная вариация изделия. Несмотря на это, такие кронштейны больше всего подвержены коррозийному влиянию. Чтобы свести к минимуму вероятность такого повреждения, рекомендуется регулярно смазывать поверхность крепления маслом.

Кронштейн из анодированного алюминия также отличается повышенной прочностью. Более того, в пользу выбора такого крепления говорят минимальные весовые показатели изделия. Стоимость алюминиевого кронштейна будет несколько меньше.

Если при стрельбе будут использоваться тяжёлые патроны, то целесообразнее всего делать выбор в пользу стальной вариации кронштейна. Такое изделие способно выдержать максимальные нагрузки.

Очень многое зависит от качества изготовления крепления. На силуминовой поверхности изделия могут оставаться следы литья. Чтобы избежать этого, необходима дополнительная обработка на финальной стадии производства. В идеале поверхность кронштейна должна быть максимально ровной.

Некоторые крепления для оптического прицела, выполненные из дюралюминия, могут подвергаться процедуре окрашивания. Такой процесс обходится намного дешевле, чем анодирование. Следует заметить, что окрашенная поверхность менее устойчива к появлению царапин. Внешний вид такого изделия значительно хуже, поэтому окрашиванию подвергаются крепления из низшей ценовой категории.

Кольца, обжимающие трубу прицельного приспособления, выполняются из качественного и надёжного материала — дюралюминия. Целесообразность его использования обусловлена тем, что кольца из такого материала оказывают очень слабое воздействие на трубу и обеспечивают оптимальную точность полёта пули.

Перед использованием любого оружия его необходимо пристрелять. Пристрелка пневматической винтовки MP-512 ничем не отличается от других и эта статья будет полезна как новичкам, так и опытным охотникам. Советы и рекомендации по проведению данного мероприятия. Перед покупкой оптического прицела Люпольд рекомендуем ознакомиться здесь с отзывами о данном продукте.

Особенности установки планки Пикатинни

Направляющая конструкции Пикатинни крепится на ствольной коробке вместо штатного прицельного приспособления. Дополнительный кронштейн фиксируется винтами (затягиваются отверткой с плоским жалом и ключом под внутренний 6-гранник). На некоторых видах оружия для крепления планки потребуется изготовить переходную пластину, компенсирующую излишний зазор между деталями.

На части пневматических винтовок предусмотрены отверстия для винтов, но для дополнительного удержания кронштейна применяют эпоксидный клей. Соединяемые детали обезжиривают бензином или спиртом, а затем обеспечивают защиту резьбы от попадания клеевой массы (например, оружейным маслом). На сопрягаемые поверхности наносят слой клея и производят затяжку винтов динамометрическим инструментом. Излишки массы удаляют сухой ветошью, после кристаллизации клея винты выкручивают для очистки резьбы от попавшего клея.

На ИЖ 27

На ствольной коробке вертикального охотничьего ружья ИЖ-27 предусмотрена вентилируемая направляющая для монтажа оптических или коллиматорных прицелов, соответствующих российскому стандарту. Дополнительное оснащение с разъемом под планку Пикатинни работать на ружье не будет, поскольку отдача от выстрела срывает оснастку с места. Для обеспечения фиксации необходимо изготовить из алюминиевого сплава или углеродистой стали переходную пластину из 2 симметричных половин. Детали вырезают на фрезерном станке или формируют вручную напильником.

Алгоритм изготовления приспособления для ИЖ-27:

  1. Разметить габариты переходника на листе алюминия.
  2. Вырезать заготовку ножовкой по металлу.
  3. Обточить деталь напильником в соответствии с чертежной документацией. На серии фото показан процесс снятия излишков металла с промежуточной проверкой размеров.
  4. Проверить оружие. Запрещается выполнять работы при установленных в стволах патронах (вне зависимости от положения предохранителя).
  5. Прикрепить половины переходника к направляющей ружья заклепками из стальной проволоки.
  6. Установить прицел и проверить надежность крепления пробным отстрелом.

АК 47 с планкой

Алгоритм установки планки на АК-47:

  1. Вынуть рожок с патронами, передернуть затвор для проверки. Модернизировать заряженное оружие категорически запрещается.
  2. Уложить автомат на табурет или стол и лезвием плоской отвертки вынуть штатный прицел.
  3. Демонтировать пружину прицельного приспособления.
  4. Установить на ствольную коробку направляющую.
  5. Закрепить планку винтами, входящими в состав комплекта. Затяжка резьбовых соединений производится до момента жесткой фиксации направляющей (от качества монтажа зависит точность прицеливания). Для дополнительного удержания на крепежные элементы наносится фиксатор резьбовых соединений (например, Loctite 242 или 243).

Разновидности посадочных мест

Основные типы посадочных мест на оружии:

Крепление «Ласточкин хвост»

Крепление «ласточкин хвост» является одним из первых и до сих пор существующим соединением. Крепление в срезе представляет собой равностороннюю трапецию, которая напоминает хвост ласточки, за что и получило свое название. Подобное соединение можно встретить во многих сферах, например, в столярном ремесле или машиностроении. Ширина «ласточкиного хвоста» на ружьях варьируется от 6 до 19 мм. «Ласточкин хвост» на ружьях может иметь некоторые особенности, например:

Ласточкин хвост

Weaver Picatinny
Боковое крепление
Вентилируемая планка
Под прямое основание выпускаются практически все моноблочные кронштейны и кольца. Это основной вид «ласточкиного хвоста»
Округлое основание «ласточкиного хвоста» встречается реже, в основном на пневматических винтовках. При установке нужно подбирать кронштейны с соответствующей формой.

При выборе кронштейна на «ласточкин хвост» обратите внимание на поверхность планки. Кронштейны, установленные не на свое основание, не дают правильной посадки, что, безусловно, скажется на устойчивости

Основание может иметь продольный или раздельный профиль. Часто между двумя посадочными местами располагается выемка с механизмом удаления гильз.

Продольное основание винтовки Stoeger Раздельное основание винтовки CZ-550

При продольном основании возможна установка любых кронштейнов с «ласточкиным хвостом» соответствующей ширины.

При раздельном основании используются кронштейны или кольца с определенной шириной между стоками и высотой, не мешающие вылету гильз. Часто в таких случаях устанавливают раздельные кольца или поворотные быки.

Крепление Weaver и Picatinny

Крепления Weaver и Picatinny представляют собой планку, ширина которой составляет 21 мм. Отличительная черта – наличие поперечных прорезей для стопоров кронштейнов. Срез планки представляет собой прямоугольник со скошенными углами:

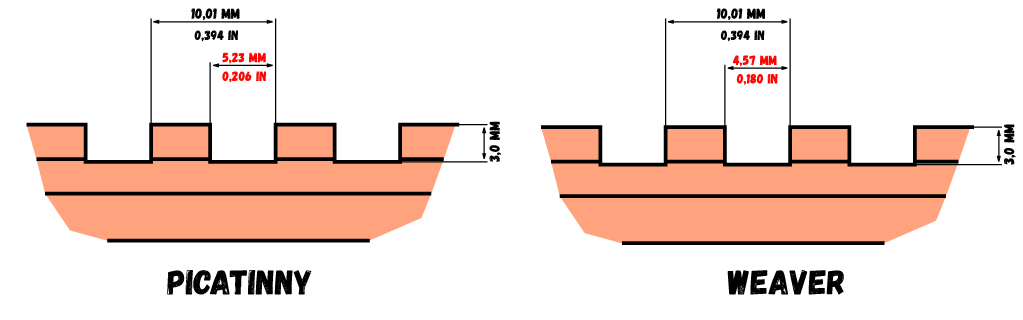

Визуально крепления Weaver и Picatinny схожи, различия заключаются в ширине прорези и иногда в шаге:

Планки Weaver и Picatinny имеют нормы допуска, поэтому на практике утверждать точность значений, представленных выше на схеме, не стоит. Главное правило при подборе крепления на эти планки гласит:

Вентилируемая планка

Еще одна разновидность посадочного места – вентилируемая планка. Стоит сразу отметить, что это способ имеет ограничение по весу устанавливаемого оптического прибора. Магазин «Комбат» рекомендует устанавливать на вентилируемую планку только легкие коллиматорные прицелы, иначе при выстреле возможен отрыв планки от ружья.

Вентилируемая планка имеет назначение отвода лишнего тепла при нагреве ствола, поэтому, в большинстве случаев, оснащена поперечными отверстиями. Существуют переходные кронштейны, которые создают на вентилируемой планке посадочные места Weaver или «ласточкин хвост» за счет этих отверстий, впоследствии на них устанавливаются коллиматорные прицелы. Ширина вентилируемой планки варьируется в диапазоне от 6 до 13 мм. Некоторые бренды выпускают коллиматоры, имеющие крепление под вентилируемую планку, тем самым не требуется использовать переходник.

Вентилируемая планка, особенно на зарубежных ружьях, часто выступает в качестве декоративного элемента, поэтому можно встретить такие формы отверстий: прямоугольные со скругленными углами, овальные, треугольные и прочие. Это необходимо учитывать при установке.

Для подбора переходника на вентилируемую планку необходимо знать ширину и высоту планки, ширину и высоту отверстий, расстояние между отверстиями. По схемам на нашем сайте вы без труда подберете переходник.

Общие характеристики крепежей

Направляющие Вивера и Пикатини имеют ряд общих характеристик:

  • для изготовления используется углеродистая сталь с защитным покрытием (воронением), предотвращающим коррозию;
  • боковые кромки планок установлены под углом 45°.

Поскольку между направляющими есть различия, то аксессуары под систему Вивера являются совместимыми с планками конструкции Пикатинни, но в обратной последовательности правило не действует. Существуют армейские прицелы, которые устанавливаются только на направляющую стандарта НАТО. Некоторые мастера дорабатывают конструкцию, убирая часть металла или устанавливая дополнительные прокладки.

Особенности установки планки Пикатинни

Направляющая конструкции Пикатинни крепится на ствольной коробке вместо штатного прицельного приспособления. Дополнительный кронштейн фиксируется винтами (затягиваются отверткой с плоским жалом и ключом под внутренний 6-гранник). На некоторых видах оружия для крепления планки потребуется изготовить переходную пластину, компенсирующую излишний зазор между деталями.

На части пневматических винтовок предусмотрены отверстия для винтов, но для дополнительного удержания кронштейна применяют эпоксидный клей. Соединяемые детали обезжиривают бензином или спиртом, а затем обеспечивают защиту резьбы от попадания клеевой массы (например, оружейным маслом). На сопрягаемые поверхности наносят слой клея и производят затяжку винтов динамометрическим инструментом. Излишки массы удаляют сухой ветошью, после кристаллизации клея винты выкручивают для очистки резьбы от попавшего клея.

На ИЖ 27

На ствольной коробке вертикального охотничьего ружья ИЖ-27 предусмотрена вентилируемая направляющая для монтажа оптических или коллиматорных прицелов, соответствующих российскому стандарту. Дополнительное оснащение с разъемом под планку Пикатинни работать на ружье не будет, поскольку отдача от выстрела срывает оснастку с места. Для обеспечения фиксации необходимо изготовить из алюминиевого сплава или углеродистой стали переходную пластину из 2 симметричных половин. Детали вырезают на фрезерном станке или формируют вручную напильником.

Алгоритм изготовления приспособления для ИЖ-27:

  1. Разметить габариты переходника на листе алюминия.
  2. Вырезать заготовку ножовкой по металлу.
  3. Обточить деталь напильником в соответствии с чертежной документацией. На серии фото показан процесс снятия излишков металла с промежуточной проверкой размеров.
  4. Проверить оружие. Запрещается выполнять работы при установленных в стволах патронах (вне зависимости от положения предохранителя).
  5. Прикрепить половины переходника к направляющей ружья заклепками из стальной проволоки.
  6. Установить прицел и проверить надежность крепления пробным отстрелом.

АК 47 с планкой

Алгоритм установки планки на АК-47:

  1. Вынуть рожок с патронами, передернуть затвор для проверки. Модернизировать заряженное оружие категорически запрещается.
  2. Уложить автомат на табурет или стол и лезвием плоской отвертки вынуть штатный прицел.
  3. Демонтировать пружину прицельного приспособления.
  4. Установить на ствольную коробку направляющую.
  5. Закрепить планку винтами, входящими в состав комплекта. Затяжка резьбовых соединений производится до момента жесткой фиксации направляющей (от качества монтажа зависит точность прицеливания). Для дополнительного удержания на крепежные элементы наносится фиксатор резьбовых соединений (например, Loctite 242 или 243).

Общие характеристики крепежей

Направляющие Вивера и Пикатини имеют ряд общих характеристик:

  • для изготовления используется углеродистая сталь с защитным покрытием (воронением), предотвращающим коррозию;
  • боковые кромки планок установлены под углом 45°.

Поскольку между направляющими есть различия, то аксессуары под систему Вивера являются совместимыми с планками конструкции Пикатинни, но в обратной последовательности правило не действует. Существуют армейские прицелы, которые устанавливаются только на направляющую стандарта НАТО. Некоторые мастера дорабатывают конструкцию, убирая часть металла или устанавливая дополнительные прокладки.
